[공조냉동] 증기헤더 / 김성호 회 4명
작성자 김성호 조회수 5,295
등록일 2021.12.23 추천수

0

파일 증기헤더.png


  1. 작품명 : 증기헤더
  1. 훈련과정명 : (공조냉동기계)열원설비설치기술자양성

     2-1. 적용능력단위 : 전공설치기술 [1505020224_16v2]보일러설비설치, [1505020226_16v2]공조배관설치 ,  산업요구  [접합기술]

  1. 출품자 성명 : 김성호, 서준영, 예준희, 전석재, 최동열
  2. 지도 교수 : 오준제
  1. 제작기간 : 2021.12.13 ~ 2021.12.16
  1. 제작의도 : 수업중에 학습 하였던 공조배관에서 가장 큰 핵심중 하나인 증기헤더의 열 효율 향상에 대한 부분이 실제 구현 가능하도록 제작기획을 함.

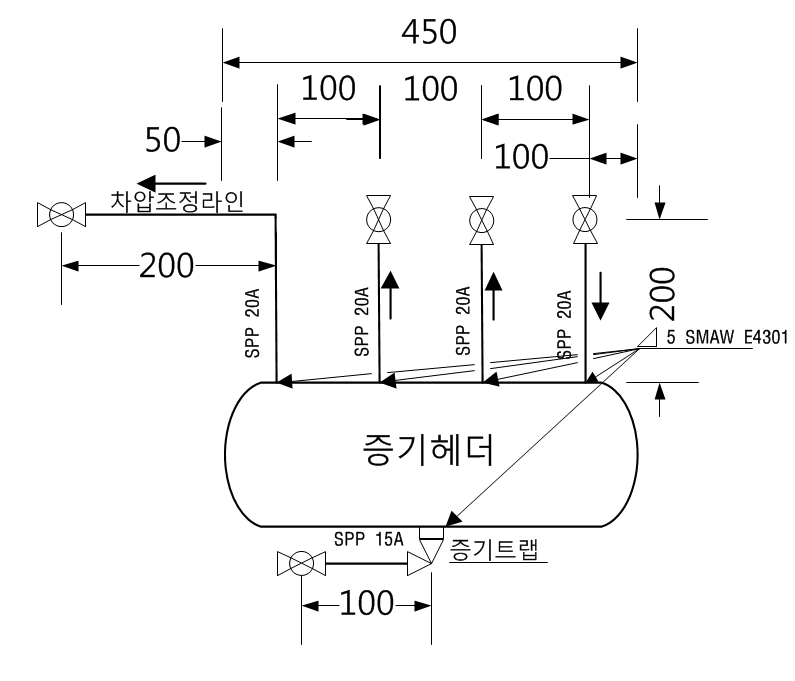

  1. 작품상세설명 : 증기헤더에서 증기와 응축수를 분리 배출하여 습증기의 생성을 억제하여 열 효율 향상이 이루어 질 수 있도록 증기 트랩을 드레인 부분에 설치를 하였으며 실제로 효율이 향상됨을 알 수가 있었습니다.



[공정순서 ]

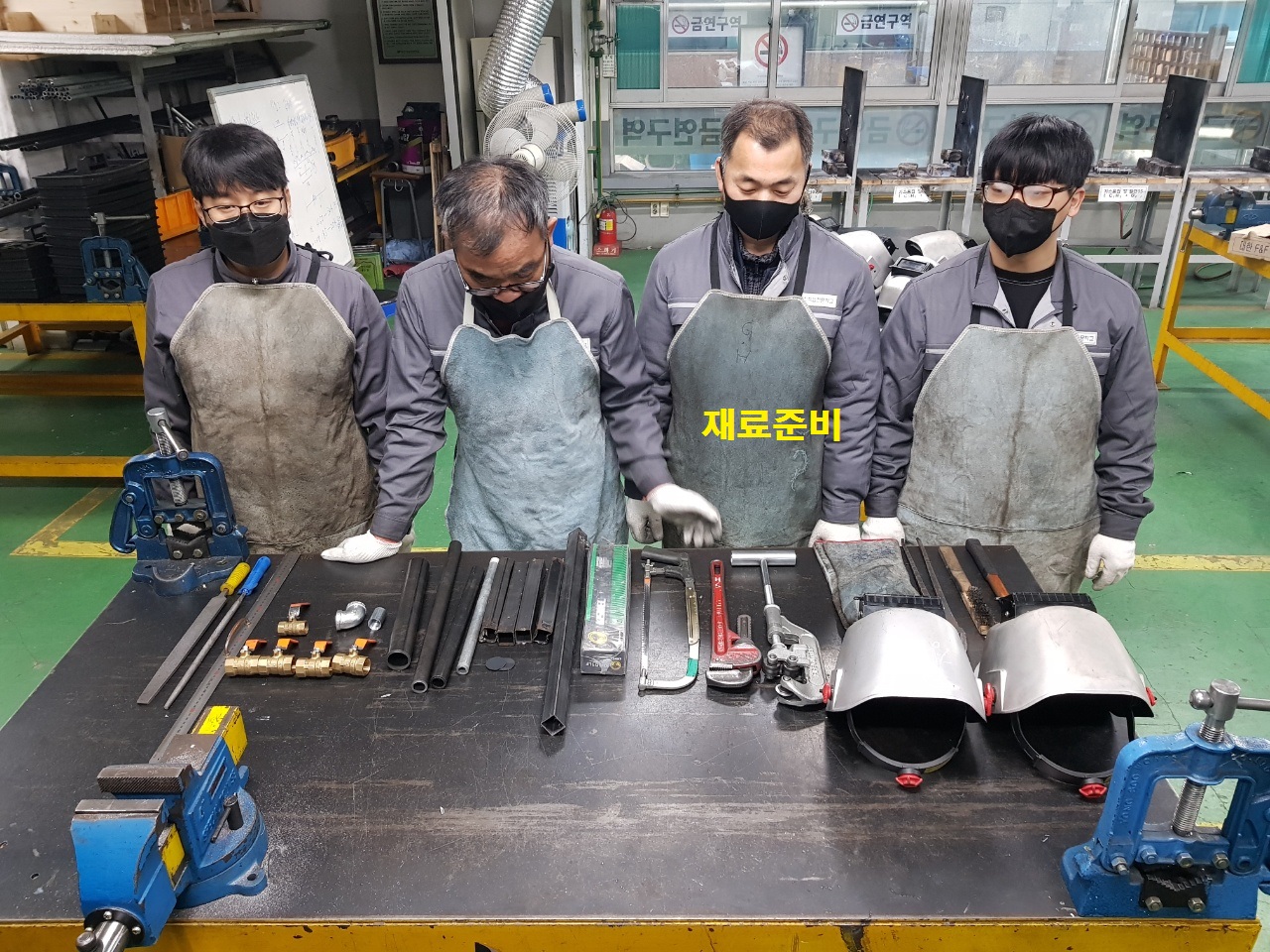

  1. 재료준비 : 배관가공(SPPS 32A, SPPS 20A, SPPS 15A SCH-20)_각 1,000mm, 볼 밸브 20A_4EA, 볼 밸브 15A_1EA, 증기트랩 15A_1EA , E4301
  2. 소요장비 : 피복아크 용접기(교류10KW)_1대, 기타 절단 및 조립 수공구, 천공장비

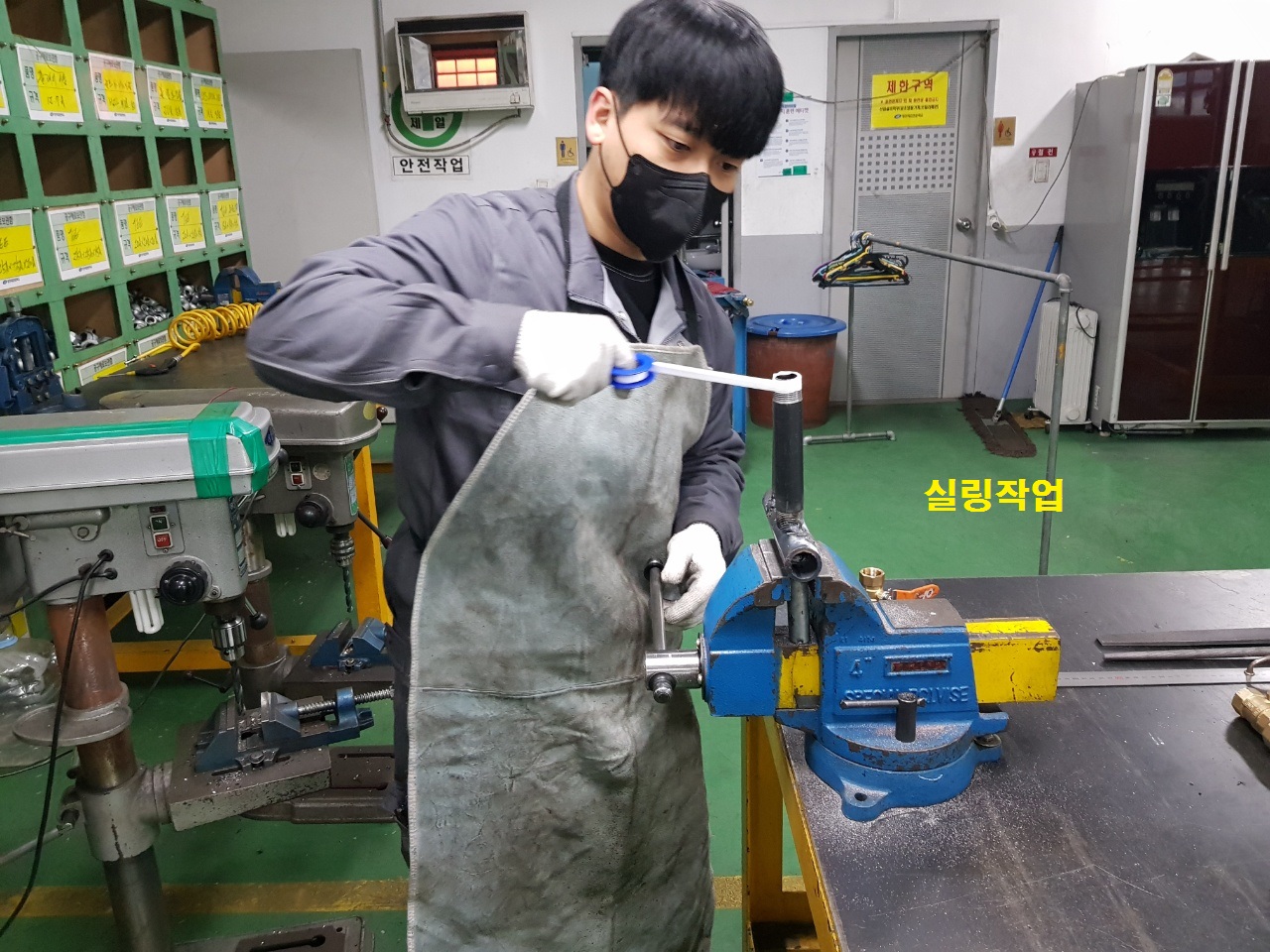

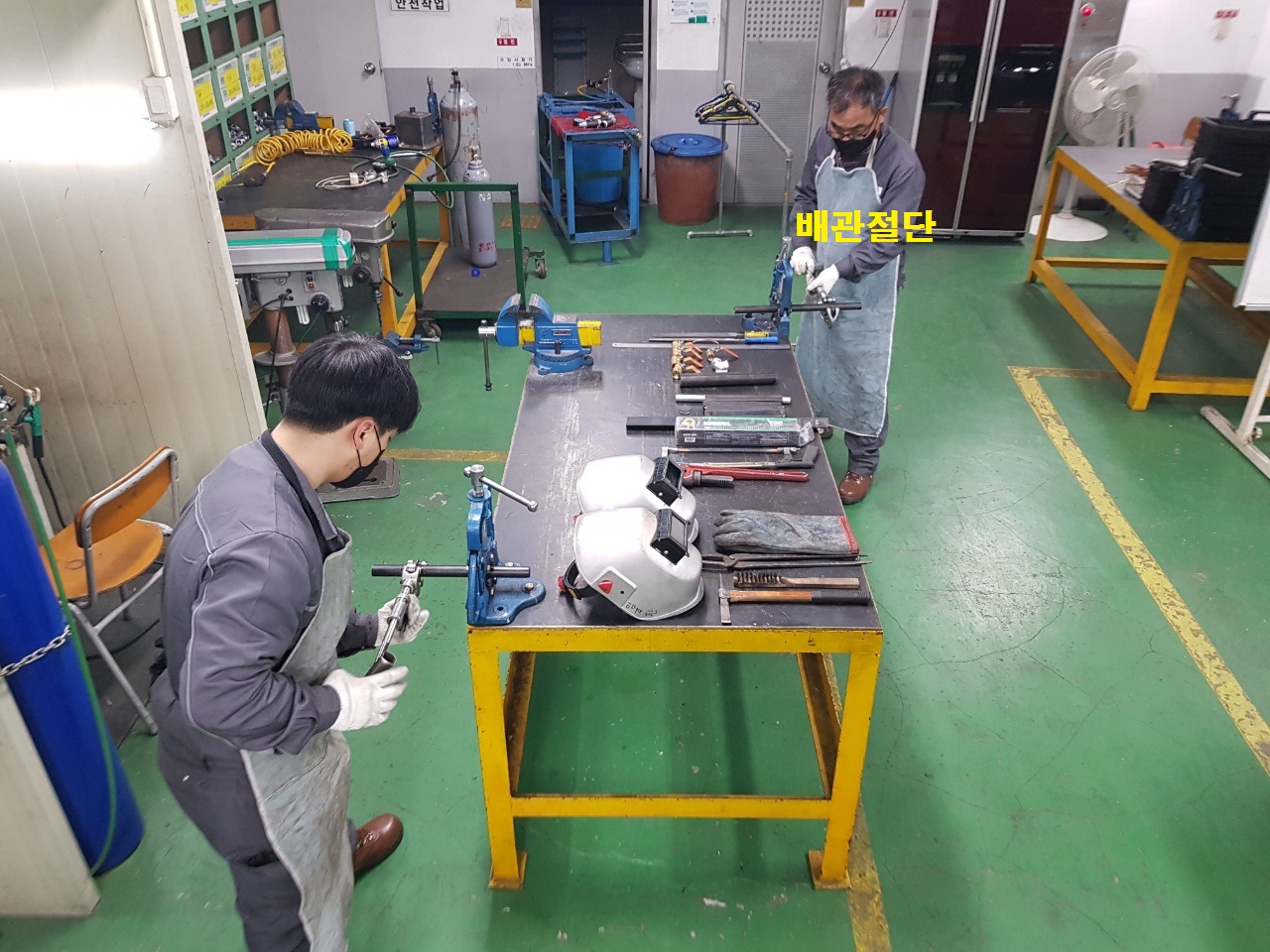

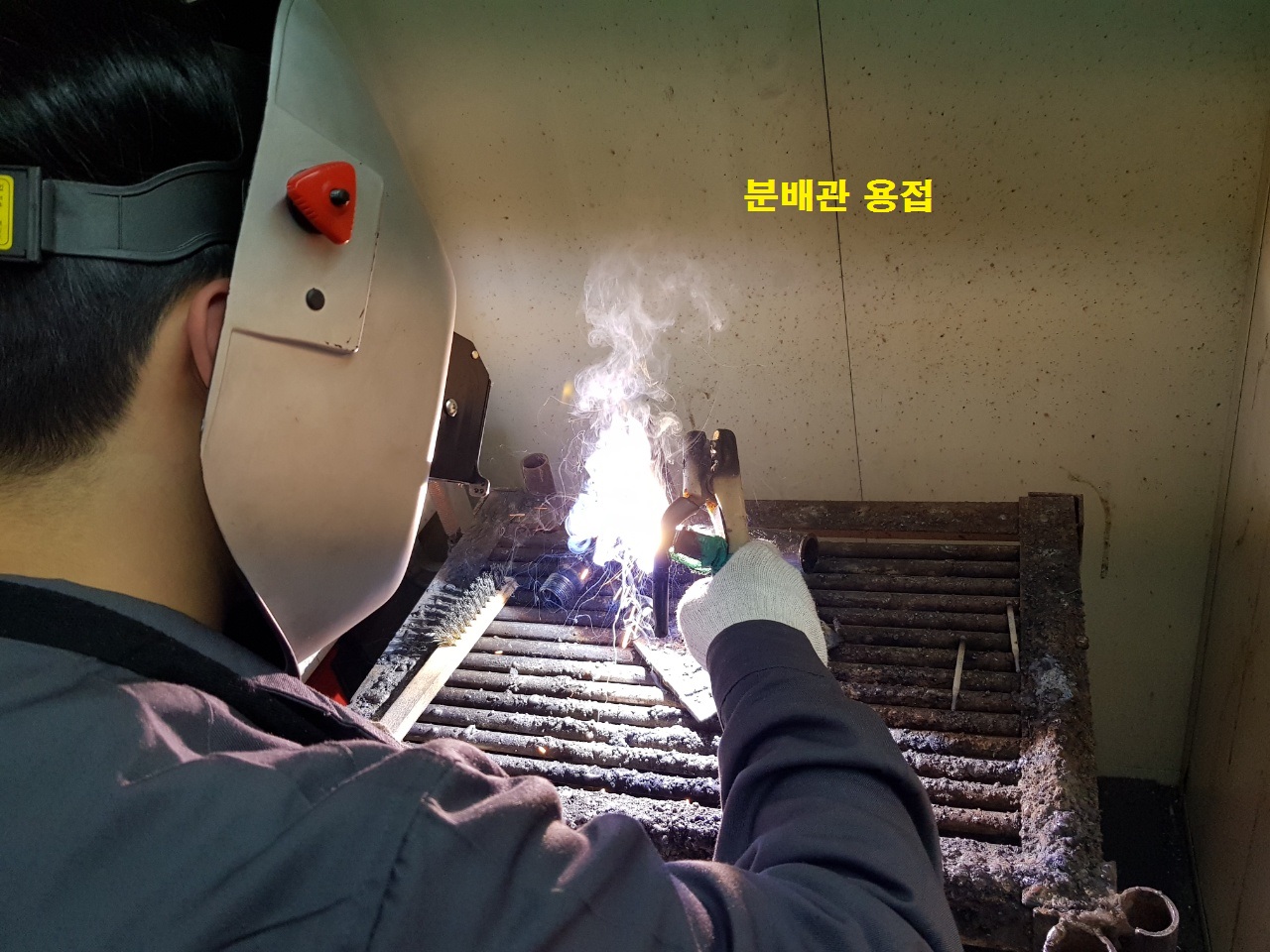

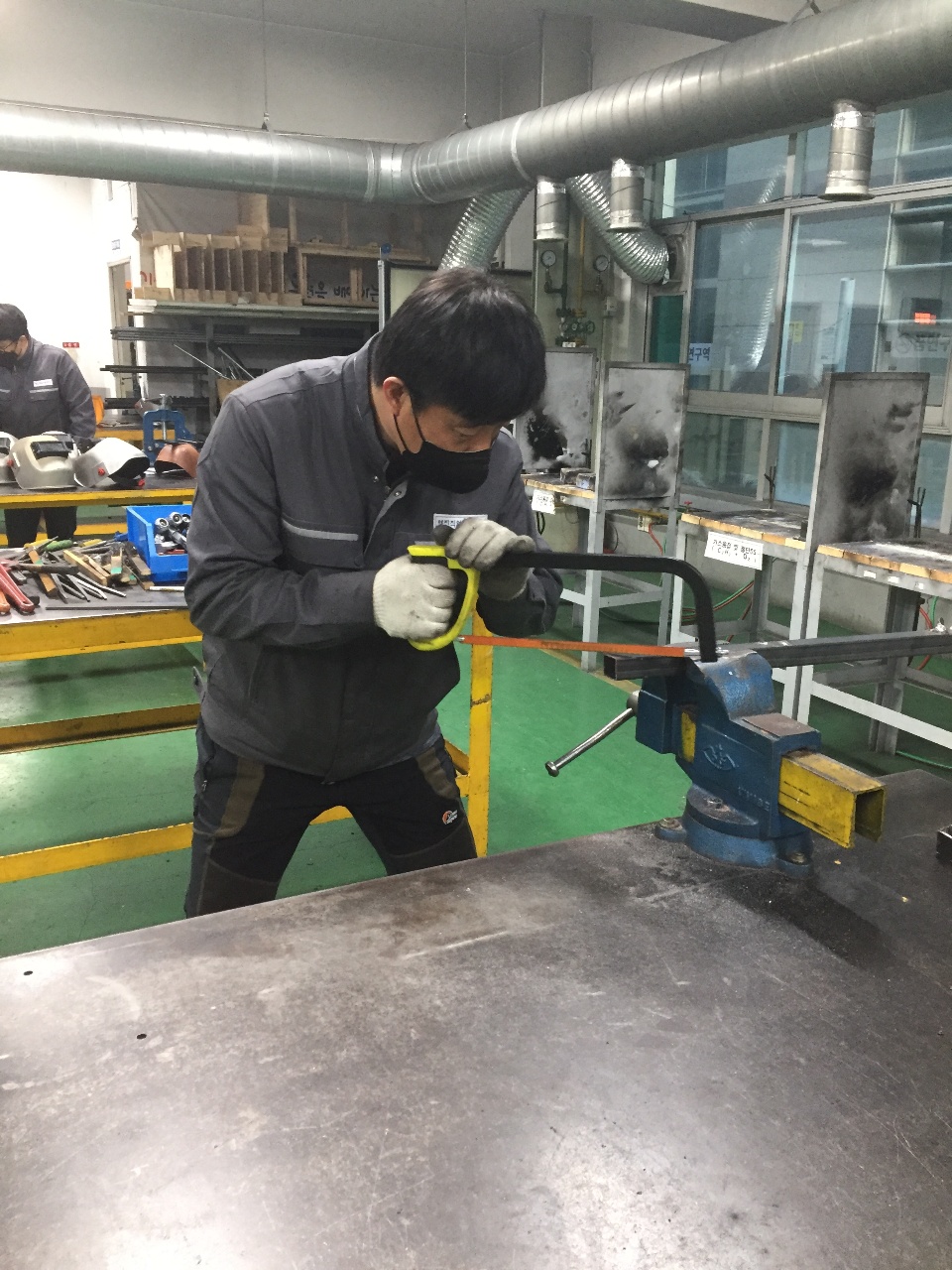

  3. 배관가공 : SPPS 32A, 20A, 15A를 절단, 분배관 및 연락관 가공(절삭)

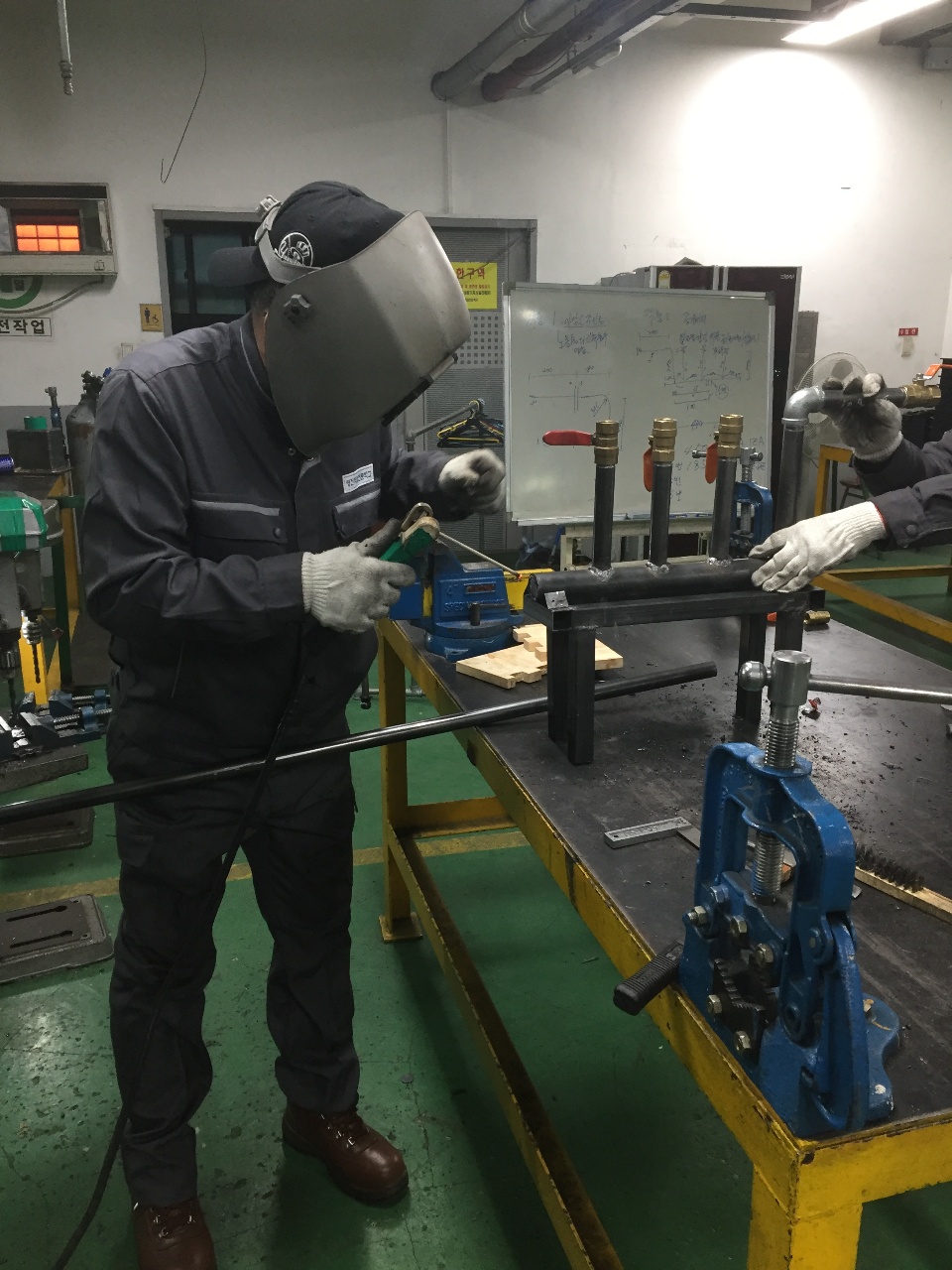

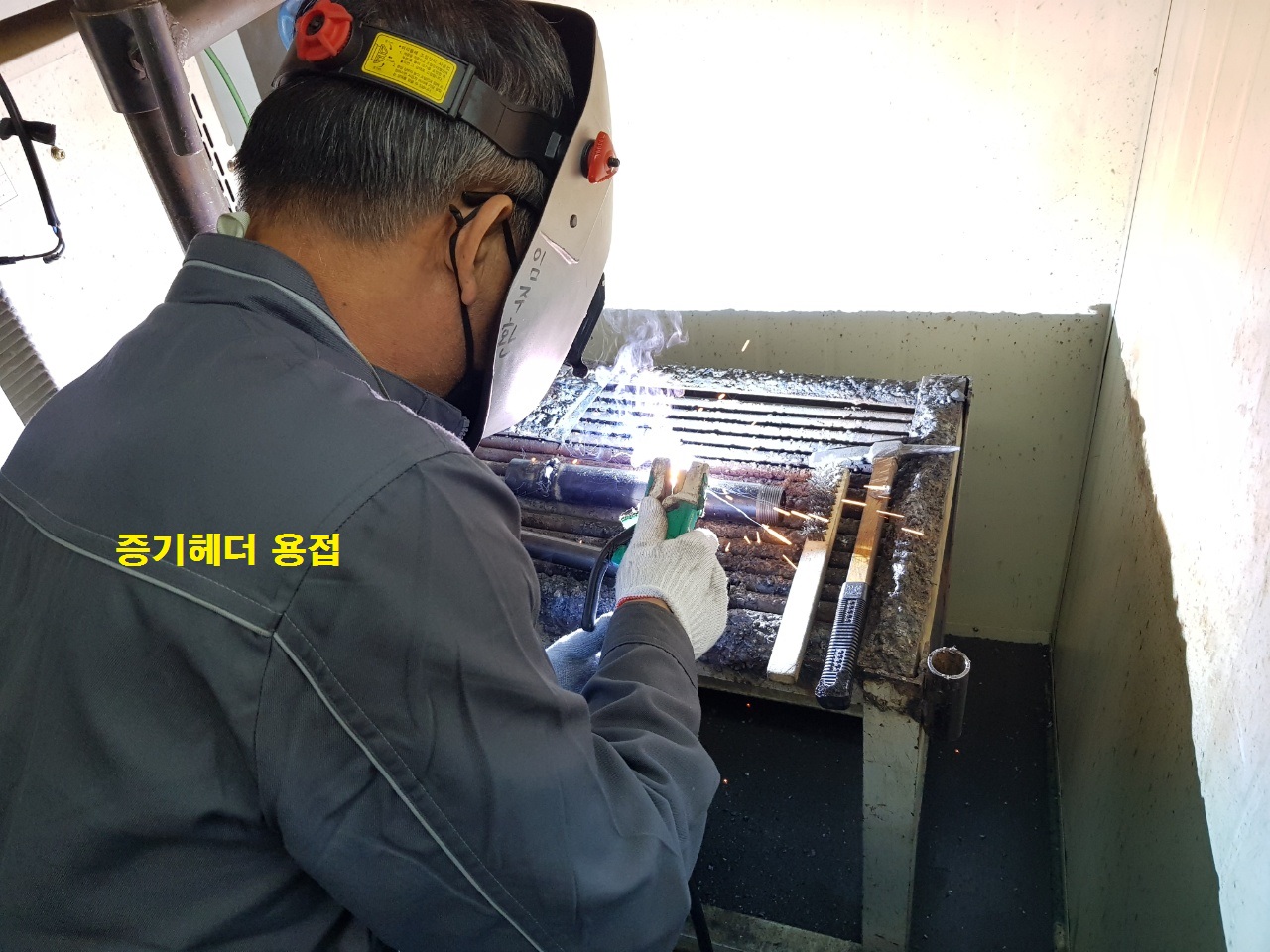

  4. 배관용접 : SPPS 32A를 이용한 헤더제작(용접), 분배관 및 연락관 용접

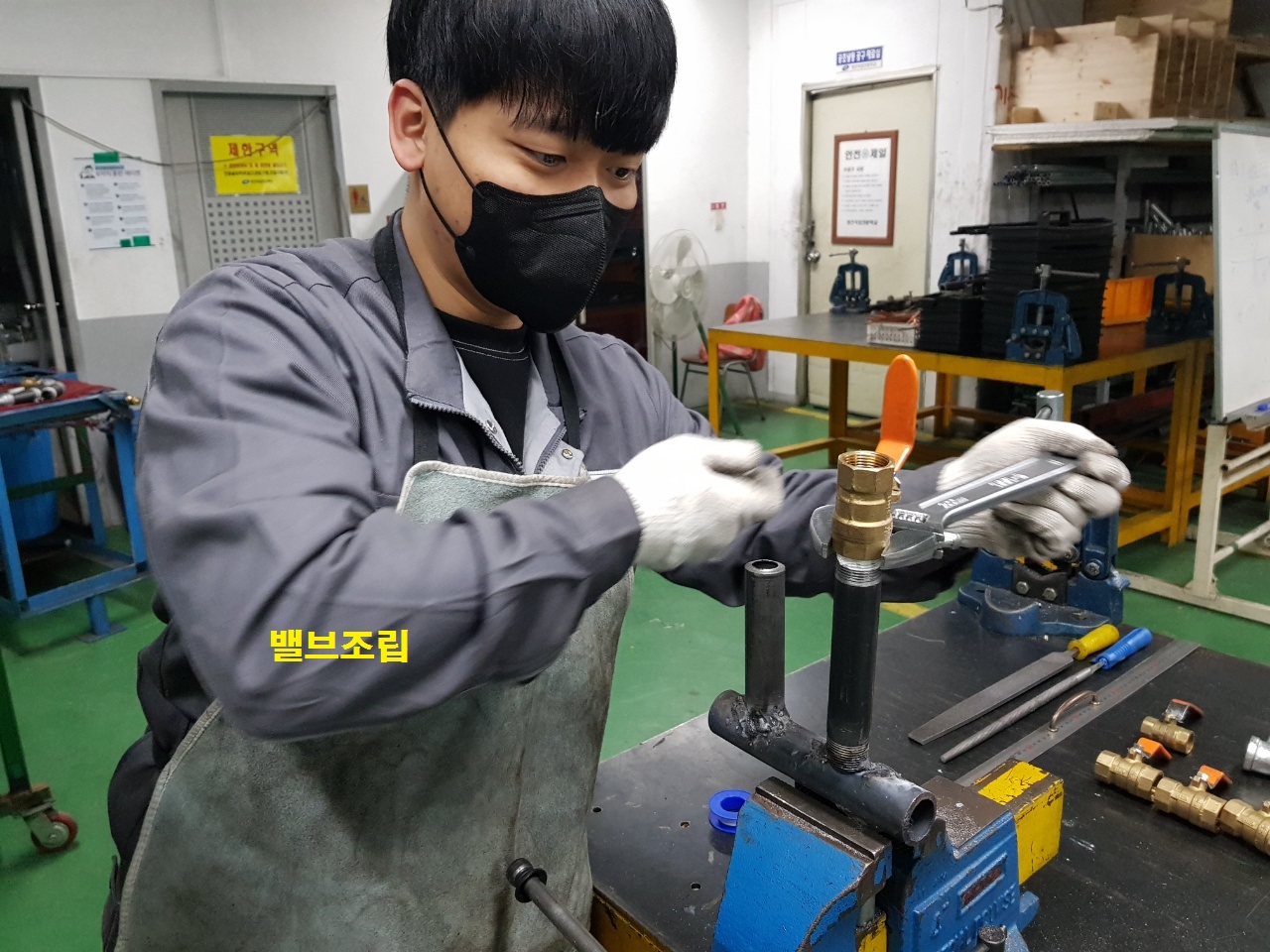

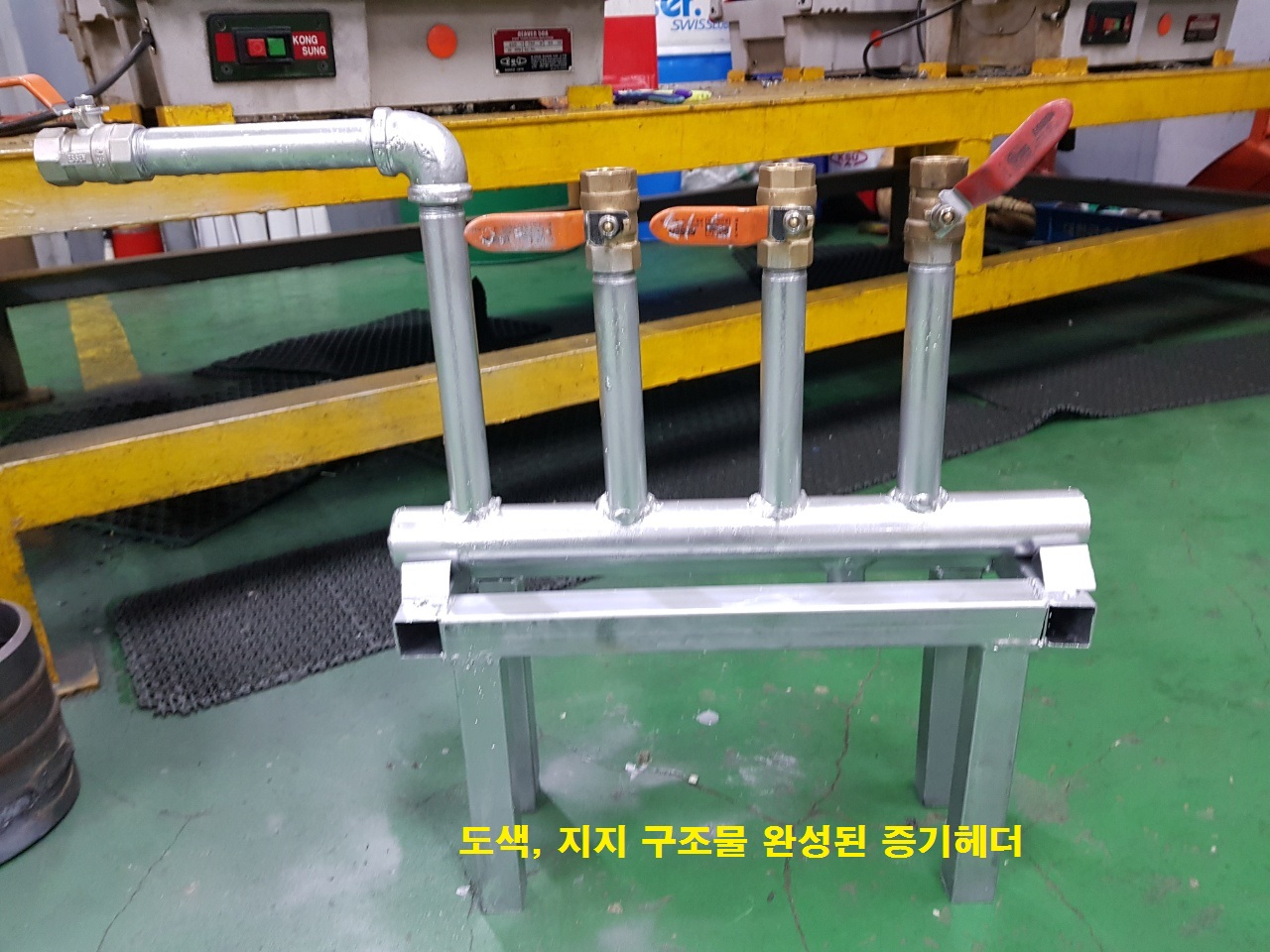

  5. 배관조립 : 제작된 증기헤더 설비에 밸브 부착

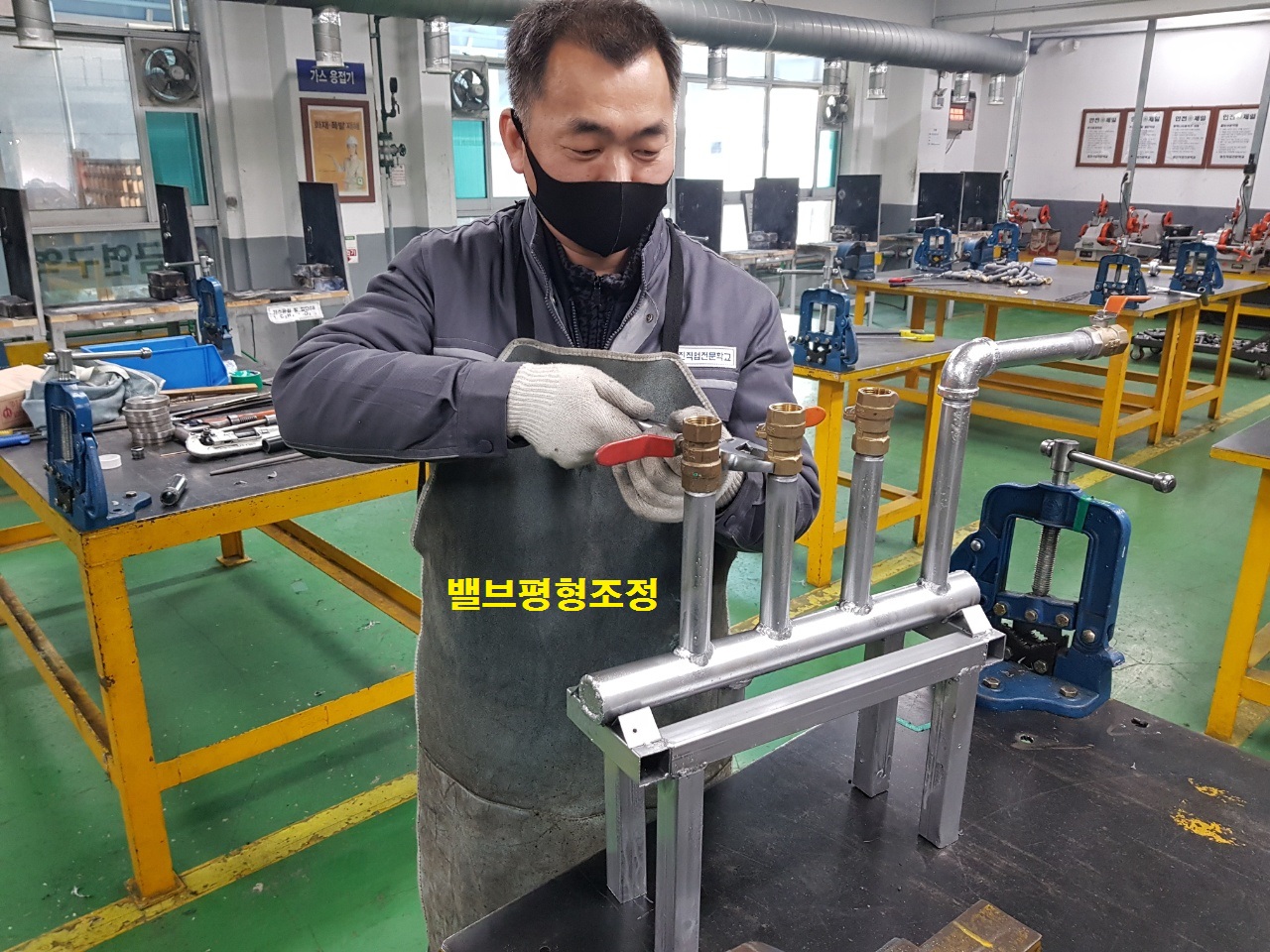

  6. 배관조정 : 제작된 증기헤더의 밸브평형조정
  7. 사용자 등록이미지
  8. 사용자 등록이미지사용자 등록이미지사용자 등록이미지사용자 등록이미지사용자 등록이미지사용자 등록이미지사용자 등록이미지사용자 등록이미지
  9. 사용자 등록이미지
  10. 사용자 등록이미지
  11. 사용자 등록이미지
