[전기공사 및 PLC자동제어과정 4회차] PLC자동제어 등을 활용한 교차로 차량 및 횡단보도 신호등 제어시스템
작성자 정성왕 조회수 201 추천수

0

등록일 2019.12.13
파일 송암전 작품.jpg


훈련과정 : 전기공사 및 PLC자동제어과정 4회차





작 품 명 : PLC자동제어 등을 활용한 교차로 차량 및 횡단보도 신호등 제어시스템




성     명 : 정성왕








제작의도





그동안 교육 및 훈련 받은 내용을 토대로 시퀀스 제어 및 PLC 자동제어, 배관배선공사, 조명설비공사 등을 응용하여 실제 상황에서 자동으로 동작되는 사거리 교차로에서의 차량 및 횡단보도 신호등 제어시스템을 구현해보았습니다.








제작과정 - 제작기간 10일 소요

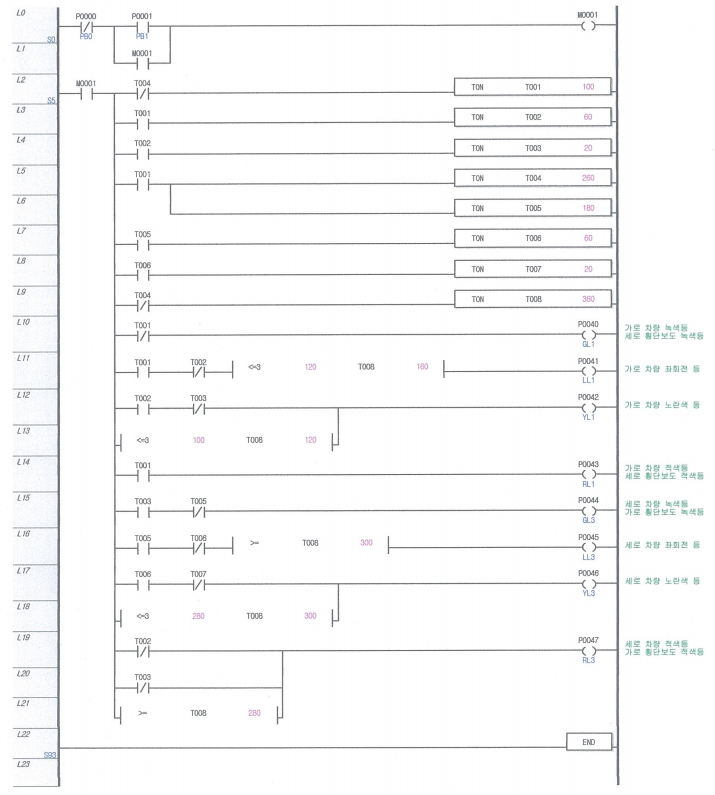

1. 교차로 신호등 PLC 자동제어 프로그램 작업

사용자 등록이미지

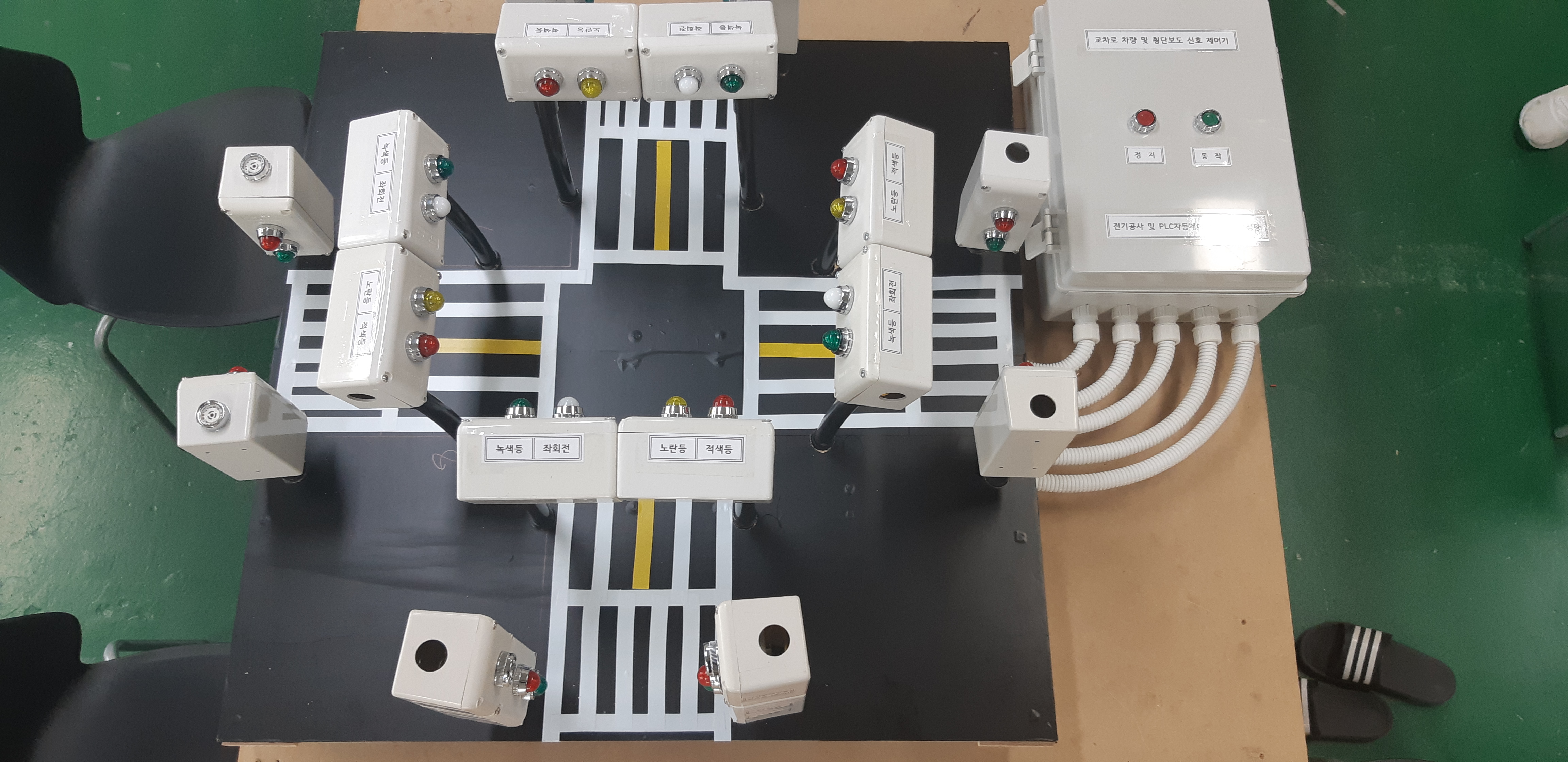

2. 교차로 가상 모형판 제작

사용자 등록이미지

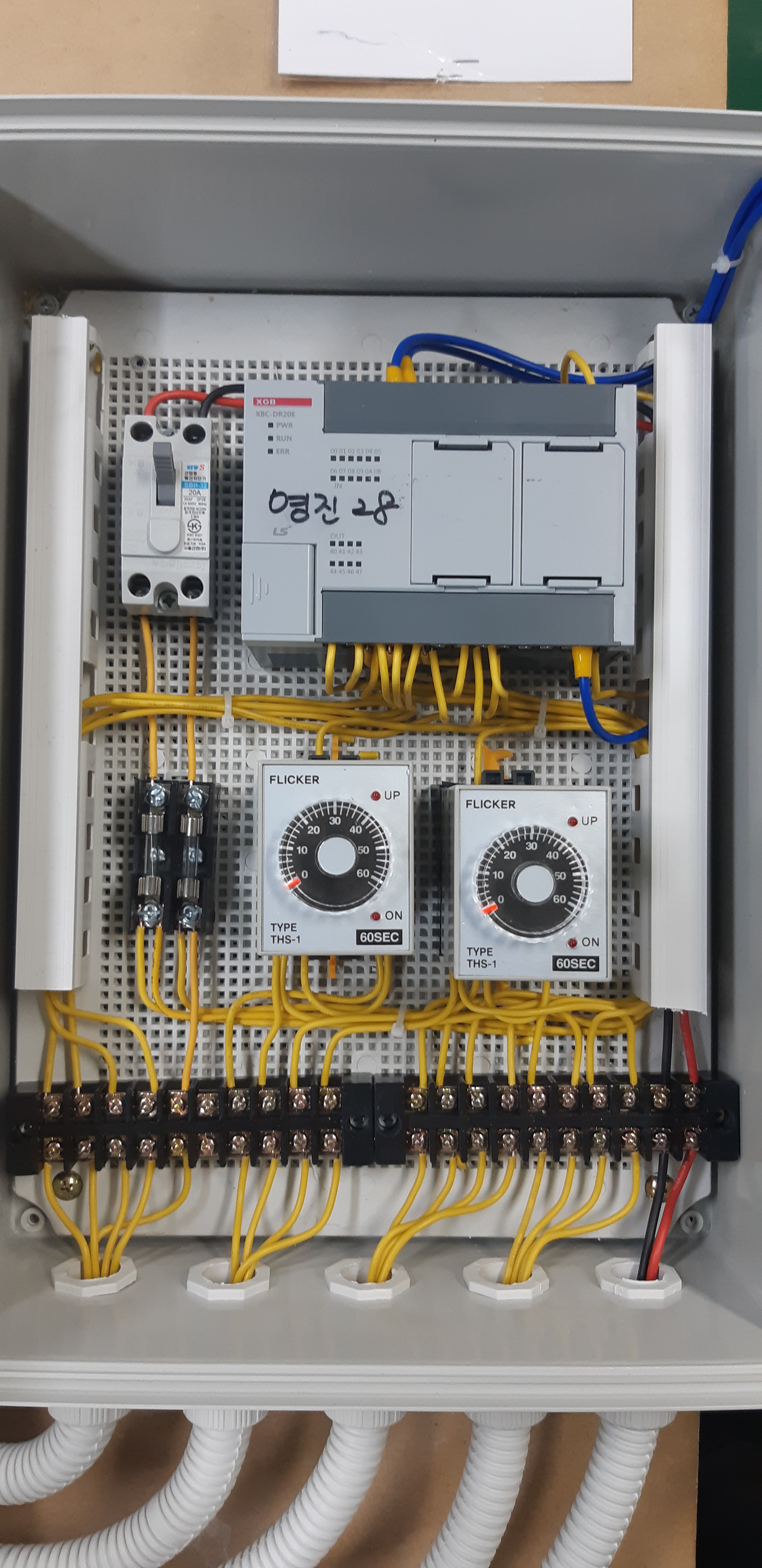

3. 교통신호 제어함 구성 및 설치

사용자 등록이미지

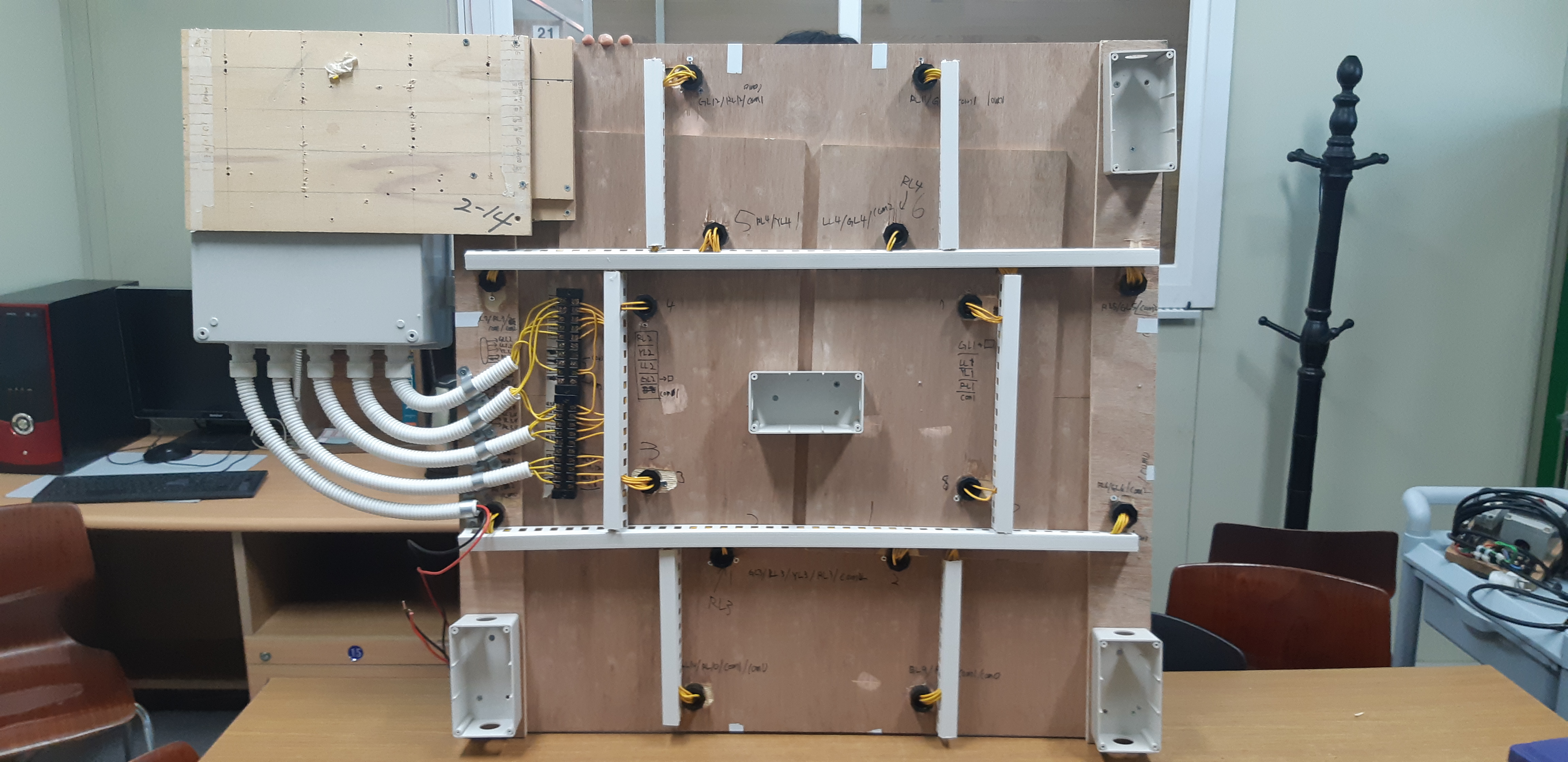

4. 신호등 기구 설치 및 배관, 배선 입선 작업

사용자 등록이미지



5. 동작 테스트 및 최종 점검





사용 Software

PLC-XG5000





작품 상세 설명




1. 교통신호 제어기함의 동작 버튼 누르면 자동으로 동작됨


2. 동작 시간에 따른 동작 순서



 ~ 10초

 ~ 12초  ~ 16초  ~ 18초  ~ 28초  ~ 30초  ~ 34초  ~ 36초

가로 차량 녹색등

세로 횡단보도 녹색등

세로 시각장애인용 신호등


가로 차량 좌회전
가로 차량 노란등

가로 차랑 적색등

세로 횡단보도 적색등



세로 차량 녹색등

가로 횡단보도 녹색등

가로 시각장애인용 신호등


세로 차량 좌회전
세로 차량 노란등

세로 차량 적색등

가로 횡단보도 적색등





위 표의 내용과 같이 자동으로 계속 반복 동작하게 되고 가로 및 세로 양방향 횡단보도 녹색등(깜빡이) 시 시각장애인을 위한 청각 신호등을 부저를 설치해서 표현해보았습니다.



3. 교통신호 제어기함의 정지 버튼을 누르면 모든 동작이 멈추게 됩니다.





작품 소감



직업훈련을 받은지 6개월째에 접어들면서 많은 지식과 기술을 배우게 되었지만 늘 고민이 되는 부분이 과정 수료하고 취직하게 되었을 때에 실제 현장에서 그동안 익혔던 것을 얼마나 발휘할 수 있을 것인가에 대한 것이었습니다. 이번 송암전에 작품을 출품하기 위해서 제 스스로 뭔가를 기획하고 작품을 만들어 가는 과정을 거치면서 그 동안 배운 지식과 기술을 응용해서 다소 미흡하기는 하지만 하나의 완성된 작품을 만들어본 것이 저에게는 좋은 경험이 되는 것같습니다.
